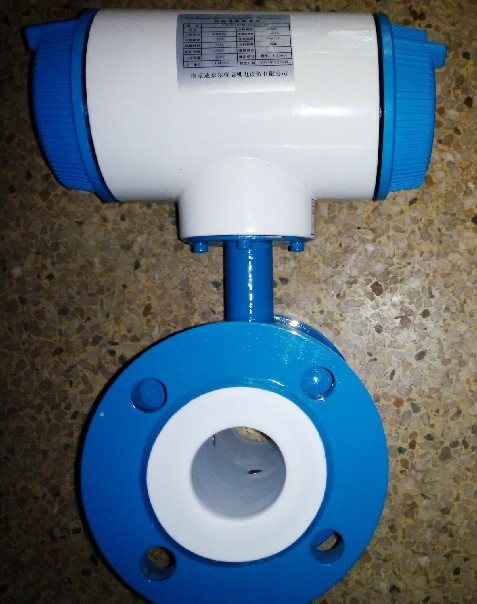

商品名称：智能电磁流量计DN125/内衬四氟/316L电极/一体型/分体型/不锈钢型

商品销量：

收藏数量：194

店铺名称: 仪器仪表 过程仪表

旺旺: detair

公司名称:

行业: 家装家饰/装潢/灯具/五金/安防/卫浴

地址: 江苏南京

店铺名称：仪器仪表 过程仪表

智能电磁流量计

\

\

一、概述
LD系列智能电磁流量计是采用国内外最先进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器。计算速度非常快、精度高、测量性能可靠。转换器电路设计采用国际先进技术，输入阻抗高达 10 15 欧姆，共模抑制比优于 100db ，对于外来干扰以及 60Hz/50Hz 干扰抑制能力优于 90db, 可以测量更低的电导率的流体介质流量。其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大的缩小了体积，减轻了重复，使流量计小型流量化的特点。使客户“买的放心，用的省心，服务称心”是我公司的宗旨。

\

智能电磁流量计DN125/内衬四氟/316L电极/一体型/分体型/不锈钢型

\

\

二、产品特点：
管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
在现场可根据用户实际需要在线修改量程。
高清晰度背光 LCD 显示，全中文菜单操作，使用方便，操作简单，易学易懂。
采用 SMD 器件和表面贴装（ SMT 电路可靠性高。
采用 16 位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，测量的稳定，功耗低。
全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达 150:1
超低 EMI 开关电源，使用电源电压变化范围大，抗 EMC 好
内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录 16 次掉电时间
具有 RS485 、 RS232 、 Hart 和 Modbus 等数字通讯信号输出。
具有自检与自论功。

\

\

三、工作原理
电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时，如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势 E 。电动势 E 正比于磁通量密度 B ，测量管内径 d 与平均流速 v 的乘积。电动势 E （流量信号）由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。

\

E=KBdv
式中： E ： 电极间的信号电压（ v ）
B ：磁通密度（ T ）
D ：测量管内径（ m ）
V ：平均流速（ m/s ）
式中 k, d 为常数，由于励磁电流是恒流的，故 B 也是常数，则由 E= KBdv 可知，体积流量 Q 与信号电压 E- 成正比，即流速感应的信号电压 E 与体积 Q 成线性关系。因此，只要测量出 E 就可确定流量 Q ，这是电磁流量计的基本工作原理。
由 E=KBdv 可知，被测流量体介质的温度、密度、压力、电导率、液固两两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或者紊流）就不会影响测量结果的。因此说电磁流量计是一中真正的体积流量计。对于制造商和用户来说，只要用普通的水实际标定后就可以测量其他任何导电流体介质的体积流量，而不需要任何修正。这是电磁流量计的一突出优点，是其他任何流量计所没有的。测量管内无活动及阻流部件，因此几乎没有压力损失，并且有分高的可靠性。

\

\

四、应用领域
由于电磁流量计有其独特的优点，因此被广泛用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量

\

\

五、主要技术参数
● 公称通径系列 DN(mm)
管道式四氟衬里： 10,15,20,25,32,40,50,65,80,100,125 ， 150,200,250,300,350,400.450,500,600
管道式橡胶衬里： 40 ， 50 ， 65 ， 80 ， 100 ， 125 ， 150 ， 200 ， 300 ， 350 ， 400 ， 500 ， 600 ， 800 ， 1000
注：特殊规格可以定制
• 流动方向：正，反，净流量，
量程比： 150 ： 1
重复性误差：测量值的± 0.1%
• 精度等级：管道式： 0.5 级， 1.0 级
• 被测介质温度：
普通橡胶衬里： -20~+60 ℃ 高温橡胶衬里： -20~+90 ℃
聚四氟乙烯衬里： -30~+100 ℃ 高温型乙烯衬里： -30~+180 ℃
• 额定工作压力： 2.5Mpa, 1.6Mpa, 1.0Mpa （高压需定制）
• 流量测量范围：流速度范围是 0.3 — 15m/s
• 电导率范围：
电导率≥ 5 μ s/cm 大多数以水为成份的介质，其导电率在 200-800 μ s/cm 范围内，均可选用电磁流量。
• 输出电流及负载电阻： 4~20mA 全隔离负载电阻＜ 750 欧姆，脉冲频率 0-1KHZ 光电隔离 OCT ，外接电源≤ 35V ，导通时集电极最大电流为 25mA
• 电极材料：
含钼不锈刚、钛（ Ti ）、钽（ Ta ）、哈氏合金（ H ）、铂（ Pt ）或其他特殊电极材料
• 防护等级： 潜水型： IP68 ，其他型 IP65
• 供电电源： 85~265V ， 45~63HZ
• 直管段长度：管道式：上游≥ 5DN ，下游≥ 2DN
• 连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合 GB9119-88 的规定。
• 防暴标志： mdllBT4
• 环境温度： -25 ℃ ~+60 ℃
• 相对温度： 5%~95%
• 消耗总功率：小于 20W六、常见介质电导率表

\\

七、电磁流量计选型说明

\\

正确地选用电磁流量计是保证用好电磁流量计的前提条件。选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定，使电磁流量计的通径，流量范围，衬里材料，电极材料和输出电流等，都能适应被测流体的性质和性质和流量的要求。
可测量的流体
由电磁流量计的工作原理可知，能选用电磁流量计测量流量的流体必须是导电的，严格的说，除了高温流体之外，只要电导率大于 5 μ /cm 的任何流体都选用相应的电磁流量计来测量流量，因此不导电的气体，蒸汽，油类，丙酮等物质不能选用电磁流量计来测量流量。
传感器口径的确定
流量计使用流速最好在 0.3-15m/s 范围内，此时流量计口径可选择与用户管道口径一致。
使用流速低于 0.3m/s 时最好在仪表部位局部提高流速，采用缩管方式：

\

一体型或分离型的选择
一体型：现场环境较好的情况下，一般都选用一体型，即传感器和转换器组装成一体。
分离型：即传感器和转换器分开装于不同的地点，一般出现以下情况时选用分离型。
⑴环境温度或流量计转换器表面受辐射温度超过 60 o C.
⑵管道震动较大的场合。
⑶会对传感器的铝壳严重腐蚀的场合。
⑷现场温度较大或有腐蚀性气体的场合。
⑸流量计装在高空或井下调试不方便的场合。
订货时应注明传感器的转换器分离距离，一般不能超过 100m, 转换器为墙挂式安装。

\

电极、接地环材料的选择： 根据流体的腐蚀性选择

\\

衬里材料选择说明： 应根据被测介质的腐蚀性、磨损性和温度来选择内衬材料。

\\

流量范围的选择： 最大流量和最小流量必须符合下表中的数。

\\

八、安装地点的选择
流量计的接线： 若采用分体安装连接的信号电缆采用定制的专用电缆线，电缆线越短越好
激磁电缆可选用 Yz 中型橡套电缆，其长度和信号电缆一样
信号电缆必须与其它的电源严格分开，不能敷设在同一根管子内，不能平等敷设，不能绞在一起应单独穿在钢管内
信号电缆和激磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余的电缆剪掉，并重新焊好接头
电缆进入传感器电气接口时，在端口处做成 U 型，这样可以防止雨水渗透到传感器中。

\

安装要求
为了你正确的测量，在选择管道上位置时应注意以下几点要求：
⑴传感器既可在直管道上安装，也可以在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。
⑵介质在安装位置应该满管流动，避免比满管及气体附着在电极上。
⑶对于液固两相流体，最好采用垂直安装，使被传感器衬里磨损均匀，延长使用寿命。
⑷流量计安装位置介质不满管时，可采取抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。（见图）
⑸修改管道的安装方法：
当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须满足：前直管段≥ 5DN, 后直管道≥ 2DN(DN 为管径 )
⑹前后直管段为流量计前≥ 5DN ，后端≥ 2DN
为了使变送器工作可靠稳定，在选择安装地点时应注意以下几个方面的要求：
尽量避开铁磁性物体及具有强电磁场的设备（如大电机、大变压器的等），以免磁场影响传感器的工作磁场和流量信号。
应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。
应尽量避免日晒雨淋，避免环境温度高于 60 ℃及相对湿度大于 95% 。
选择便于维修，活动方便的地方。
流量计应安装在水泵后端，阀门应安装在流量下游侧。

\

电磁流量计分类
市场上通用型产品和特殊型仪表从不同角度作如下分类。按激磁电流方式划分，有直流激磁、交流（工频或其他频率）激磁、低频矩形波激磁和双频矩形波激磁。
按输出信号连线和激磁（或电源）连线的制式分类，有四线制和二线制。按转换器与传感器组装方式分类，有分离型和一体型。
按流量传感器与管道连接方法分类，有法兰连接、法兰夹装连接、卫生型连接和螺纹连接。
按流量传感器电极是否与被测液体接触分类，有接触型和非接触型。
按流量传感器结构分类有短管型和插人型。
按用途分类，有通用型、防爆型、卫生型、防浸水型和用于明渠流量测量的潜水型。

\

电磁流量计 误差生成的几个原因
电磁流量计 有很多优点，但若选型 安装 使用不当，将会引起误差增大，示值不稳，甚至表体损坏。常见的 电磁流量计 使用问题有以下几个方面：
1：管道内液体未充满 由于背压不足或 电磁流量计 安装位置不良，致使测量管内液体未能充满管道。产生的故障现象因不充满程度和流动状况有不同的表现。若少量气体在水管管道中呈分层流或波状流，故障表现为误差增大，测量值明显大于实际值；若流量是气泡流或塞状流，故障现象除测量值与实际值不符外，还会因为气相瞬间遮盖电极表面而出现输出晃动；若水平管道分层流中流通截面积气相部分增大，即液体未满管程度增大，也会出现输出晃动。若液体未满管情况严重，以至液面在电极以下，则会出现输出超满管现象。为避免出现此类现象，在工程设计施工时，应把截止阀设计安装在 电磁流量计 的下游。
2：液体中含有固相 液体中含有粉状 颗粒或纤维等固体。可能产生的故障有1.浆液噪声 2.电极表面沾污 3.导电沉积层或绝缘沉积层覆盖电极村里 4村里被磨损或被沉积物覆盖，流通面积缩小。对 电磁流量计 来说，凡一开始正常运行，随着时间的推移，流量显示越来越小，就应该考虑是否有杂质沉积所致。
3：有可能结晶的液体， 电磁流量计 应慎用 有些易结晶的化工物料，在温度正常的情况下可以正常测量，由于输送液体的导管都有伴热保温设施，但 电磁流量计 的测量元件无法实行电热保温，流体流过测量管时，易因降温而结晶，使电磁流量计无法使用。
4：液体电导率超过允许范围而无法测量 液体电导率若接近下限值时也可能使电磁流量计 出现晃动现象。通常认为能稳定测量的导电率下限值要高1~2个数量级。
电磁流量计 对含有颗粒或纤维流体产生的浆液噪声，采取提高激励频率的方法能有效地改善输出晃动现象。在测量盐酸时，使用钽电极不受盐酸浓度的影响，可以稳定测量。

\

\
